一、使用說明
地下管線數據處理是一項繁瑣、復雜的工作，數據量大、內容多，涉及到物探，測量和計算機等多方面的知識。地下管線數據處理成圖系統能準確、迅速、簡單、有效的管線數據進行處理，減少工作量，并可對管線數據進行快速查詢與管理和實時更新，得到最終的點線表。
數據處理成圖系統，共分為三個部分：
1、數據錄入與查錯把物探外業數據錄入計算機中(mdb格式數據庫)，并可進行查錯，同時能輸出各種成果資料；
2、管線成圖與編輯利用建立好的mdb數據庫，在AutoCAD 2008下生成管線圖(DWG格式)，并有針對管線編輯的各種處理工具；
3、數據查詢與管理包括管線管線數據進行快速查詢與管理和實時更新等。
數據處理成圖系統，所用到的軟件：
1、Microsoft Access；
2、Microsoft Excel 和Microsoft Word；
3、AutoCAD 2008。
二、功能簡介

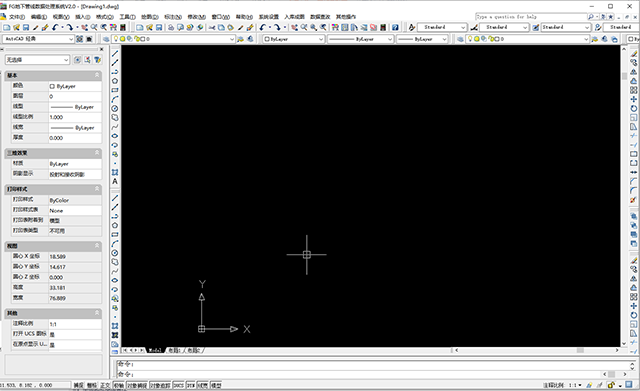

該系統是利用Visual C++ 7.0和0bjectArx 2008在AutoCAD 2008上進行二次開發而成，主要功能如下：
1、強大的物探數據錄入功能
①物探庫過渡錄入方式：此錄入方式錄入界面和外業記錄表格格式一致，方便直觀，便于前期大批外業數據的最入、查錯和修改；
②直接分離點線錄入方式：此錄入方式將物探數據直接分離為點記錄和線記錄，便于管線內業數據的后期處理和修改；
③圖形點線錄入方式：此錄入方式通過圖庫聯動的方式在繪制管線點和管線段圖形的同時建立點線數據庫。
2、全面的數據查錯功能
①可自定義的數據查錯方式：用戶可自定義數據查錯的種類和方式；
②全新錯誤記錄定位功能：用戶只需雙擊錯誤提示行(在錯誤輸出窗口中),既數據庫可自動跳轉定位到對應錯誤記錄行(如果當前管種最入界面已打開)和管線圖形中可自動跳到對應的管點和管線(如果當前圖形已打開)。

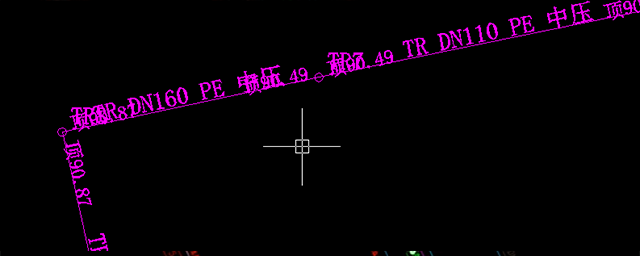

3、快速的管線成圖功能
①改進的管線成圍算法大大縮短了管線成圖時間，適合對大批量數據進行處理；
②三維管線成圖和查詢功能；
③分管類，分圖幅，自定叉SQL條件查詢成圖功能。
4、方便的圖形數據維護功能
①圖庫聯動：用戶可通過管線圖形直接對數據庫進行查詢修改；
②庫圖聯動：用戶對數據庫的修改可直接反饋給管線圍形中，自動更新圖形中的有關的符號、注記等相關屬性。
5、靈活的自定義設置功能
①數據錄入自定義：用戶可自定義數據錄入的“管線類型”、“管線字段”、“管線特征”等設置；

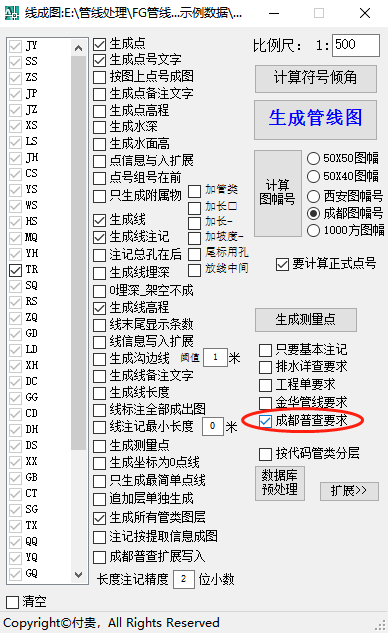

②管線成圖自定義：用戶可自定義管線成圖的“圖層設置"、“字體設置”，“線型設置”，“注記設置"，“圖廓設置"，“扯旗設置”等設置；
③管線點成果表生成自定義：用戶可自定義生成管線點成果表樣式和內容等。
